Highlights
Frame.svg
CPU
2x 1.6GHz Cortex-A72 + 4x 1.2GHz Cortex-A53 + 2x Cortex M4F
NXP i.MX 8QuadMax / 8QuadPlus
Frame_1.svg
High Speed Interfaces
2x USB3.0, 2x GbE, 2x PCIe, SATA 3
Frame_2.svg
Certified WiFi/BT
802.11 ac/a/b/g/n + BT 5.2/BLE
Frame_4.svg
Temperature range
-40 to 85°C
Group-1000002059.svg
Video Encode / Decode
4K H.265/H.264 Decode, 1080p60 H.264 Encode
calendar.svg
Product Longevity
2034
Display
Display
HDMI 2.0, LVDS, DSI, eDP
System on Module support
Support
Wir unterstützen Sie bei jedem Schritt – vom Konzept bis zur Markteinführung und darüber hinaus. Kostenloser und schneller Support von den Variscite-F&E-Experten.
Schnelle Links
Spezifikationen
CPU
CPU Name

NXP i.MX8 : 8QuadMax / 8QuadPlus

CPU Type

2x Cortex™-A72 + 4x Cortex™-A53

CPU Cores

5-6 Cores

CPU Clock (Max)

1.6 GHz Cortex™-A72,
1.2 GHz Cortex™-A53

Real-time co-processor

2x 264 MHz Cortex™-M4F

DSP

HiFi 4 DSP

Integer performance (DMIPS)

Up to 28,650

RAM

2 - 8 GB LPDDR4

eMMC

8 - 128 GB

Multimedia
2D/3D Graphics Acceleration

2x Vivante GC7000VX

Video Encode / Decode

4K H.265/H.264 Decode, 1080p60 h.264 Encode

Camera Interfaces

2x MIPI-CSI2

Display
HDMI

V2.0a up to 4Kp60

DSI

MIPI-DSI 1920x1080 24-bit

LVDS

Dual 1920x1080 24-bit

Touch controller

Capacitive

Other

eDP1.4/DP1.3 up to 4Kp60

Audio
Headphone driver

Yes

Microphone

Digital, Analog (stereo)

Digital audio serial interface

I2S(SAI), S/PDIF

Line In/Out

Yes

Connectivity
SD / MMC

x1

USB Host / Device

USB 3.0: 1x OTG, USB 2.0: 1x OTG, 1x Host plus HSIC port

UART

x5, up to 4 Mbps

I2C

x4

SPI

x4

RTC

On carrier

CAN Bus

3x CAN/CAN-FD (Flexible Data-Rate)

PCI-Express

2x Gen 3.0

S-ATA

S-ATA 3

Networking
Ethernet

2x 10/100/1000 Mbps

Wi-Fi

Certified 802.11 ac/a/b/g/n

Bluetooth

BT/BLE 5.2

Linux

Yocto, Debian, Boot2Qt

Android

Yes

FreeRTOS

Yes

Mechanical Specifications
Dimensions (W x L)

68.0 x 55.0 mm

Electronic Specifications
Supply voltage

3.4 – 4.5 V

Digital I/O voltage

3.3 V

Environmental Specifications
Extended operating temperature

-25 to 85°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

zoom
SPEAR-MX8[xx]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC1]_[EC2]_[WBD]_[LD4]_[X]T
MX8[xx]:

CPU type:
QuadMax 2x Cortex A72 + 4x Cortex A53: QM
QuadPlus 1x Cortex A72 + 4x Cortex A53: QP

[xxxx]C:

CPU clock speed: 1600MHz Cortex A72 with 1200MHz Cortex A53: 1612C

[xxxx]R:

LP-DDR4: 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R

[xx]G:

eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G

[AC]:

Audio Codec

[EC1]:

1st GbE PHY

[EC2]:

2nd GbE PHY

[WBD]

Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE

[LD4]

4th LVDS channel (LVDS1 CH1) differential pairs + control signals exported instead of MIPI-DSI0 signals

[x]T:

E: -25 to 85°C, I: -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options
Dokumentation

Unsere langjährigen Partnerschaften

Unsere engen Partnerschaften mit führenden Technologieanbietern bieten unseren Kunden frühzeitigen Zugriff auf die neuesten fortschrittlichen Lösungen und stellen sicher, dass Ihre Projekte auf einer soliden und zukunftssicheren Grundlage beginnen.
Lernen Sie unsere Partner kennen
Evaluation Kit

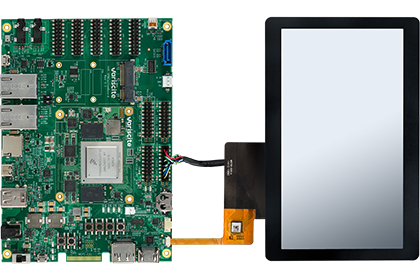

SPEAR-MX8 Evaluation Kits
Bestellen Kit-Spezifikationen

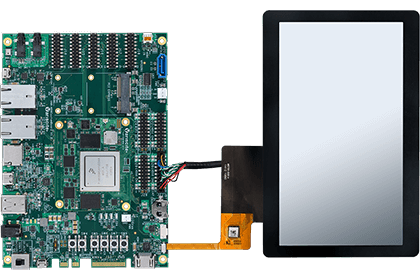

SPEAR-MX8 Evaluation Kits
Zubehör
VAC-ANT_2_4_Dipole
VAC-ANT_2_4_FlexPIFA
VPS-5V
VCAM-5640S-DUO
Camera Board
VAC-ANT_5_Dipole
VAC-ANT_5_FlexPIFA

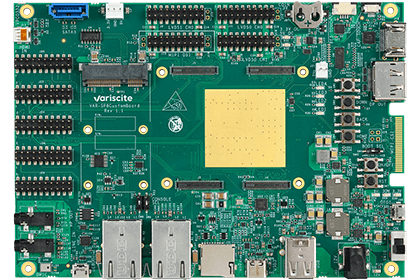

VAR-SP8CustomBoard
