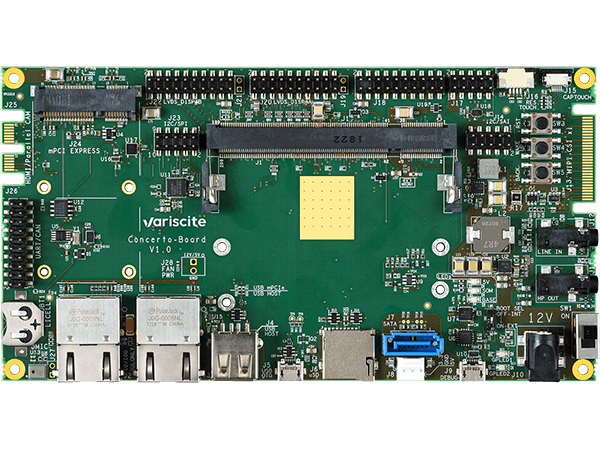

Concerto-Board
Das Concerto-Board ist in Verbindung mit dem VAR-SOM-6UL oder dem VAR-SOM-SOLO/DUAL ein Single Board Computer (SBC), der sowohl als Entwicklungsplattform als auch als Endprodukt eingesetzt werden kann. Ihnen stehen vielfältige Schnittstellen wie unter anderem Gigabit Ethernet PHY, Kamera-Schnittstellen, LVDS, PCIe, RTC etc. für Ihr Projekt zur Verfügung.
Spezifikationen
SO-DIMM200
Compatible products
Specifically optimized to support the VAR-SOM-6UL, VAR-SOM-SOLO/DUAL.
For the higher end modules VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX6 it is recommended to use the Symphony-Board.
Display
LVDS
18-bit / 24-bit
HDMI
2.0a via VAR-EXT-HDMI extension board (not included)
DSI
Header, Dual lanes
Backlight Driver
PWM Control
Audio
Headphone
3.5 mm connector
Line - in
3.5 mm connector
Digital microphone
on-board
Touch Panel
Resistive
4-wire touch panel (4-pin FFC/FPC)
Capacitive
Capacitive touch panel (6-pin FFC/FPC)
Camera Interface
Serial Camera
Interfaces with the VCAM-5640S Camera Board (not included).
USB
USB Host
1 port, Type A connector, USB2.0
USB OTG
1 port, Type AB connector, USB2.0
High-Speed Expansions
PCI-Express
mini-PCIe connector
SATA
SATA Connector
SD-CARD
SD Card Socket
Serial Ports
Debug port
USB-SERIAL bridge, Micro USB type AB
Additional Expansions
UART, CAN Bus
Yes
SPI, I2C, QSPI0B
Yes
GPIOs
Yes
JTAG (via TPs)
Yes
SAI, ESAI, MLB
Yes
SPDIF
Yes
Timer
Yes
ADC, MQS, TAMPER
Yes
Ethernet
1x 10/100 + 1x 10/100/1000 Mbps, RJ45
Mechanical Specifications
Dimensions (W x L x H)
16.99 cm x 8.96 cm x 1.6 cm
Electronic Specifications
Supply voltage
12V DC input, 2.5 mm DC jack
RTC
Coin RTC Backup battery socket (CR1225)
