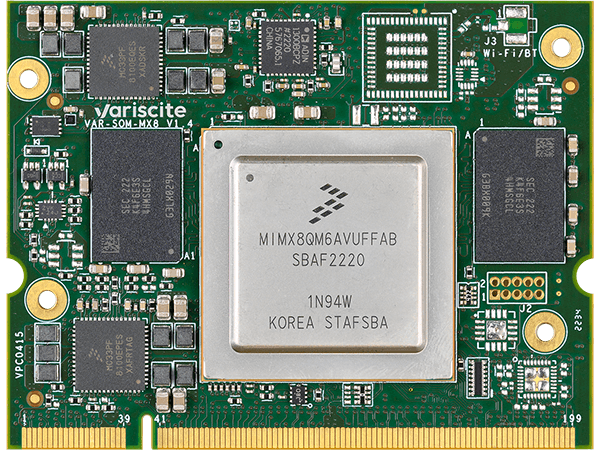

Highlights
Frame.svg
CPU
2x 1.6GHz Cortex-A72 + 4x 1.2GHz Cortex-A53 + 2x Cortex M4F
NXP i.MX 8QuadMax / 8QuadPlus
Frame_1.svg
High Speed Interfaces
2x USB3.0, 2x GbE, PCIe
Frame_2.svg
Certified WiFi/BT
802.11 ac/a/b/g/n + BT 5.2/BLE
Frame_4.svg
Temperature range
-40 to 85°C
Group-1000002059.svg
Multimedia
2x GC7000 2D/3D
calendar.svg
Product Longevity
2034
Group-1000002196.svg
Pin2pin Family
VAR-SOM Pin2Pin family
Mehr erfahren
System on Module support
Support
Wir unterstützen Sie bei jedem Schritt – vom Konzept bis zur Markteinführung und darüber hinaus. Kostenloser und schneller Support von den Variscite-F&E-Experten.
Schnelle Links
Spezifikationen
CPU Name

NXP iMX 8QuadMax/ 8QuadPlus

CPU Type

2x Cortex™-A72 + 4x Cortex™-A53

CPU Cores

5-6 Cores

CPU Clock (Max)

1.6 GHz Cortex™-A72, 1.2 GHz Cortex™-A53

Real-time co-processor

2x 264MHz Cortex™-M4F

DSP

HiFi 4 DSP

Integer performance (DMIPS)

Up to 28,650

RAM

2 - 8 GB LPDDR4

eMMC

8 - 128 GB

Multimedia
2D/3D Graphics Acceleration

2x Vivante GC7000VX

Video Encode / Decode

4K H.265/H.264 Decode, 1080p60 H.264 Encode

Camera Interfaces

MIPI-CSI2

Display
HDMI

V2.0a up to 4Kp60

LVDS

Dual 1920x1080 24-bit

DSI

MIPI-DSI 1920x1080 24-bit

Touch controller

Resistive, Capacitive

Other

eDP1.4/DP1.3 up to 4Kp60

Audio
Headphone driver

Yes

Microphone

Digital, Analog (stereo)

Digital audio serial interface

I2S(SAI)

Line In/Out

Yes

Connectivity
SD / MMC

x1

USB Host / Device

USB 3.0/2.0: 1x OTG, USB 2.0: 1x Host

UART

x5, up to 4 Mbps

I2C

x4

SPI

x4

CAN Bus

2x CAN/CAN-FD (Flexible Data-Rate)

RTC

On carrier

JTAG

x1 (via optional header)

Keypad

x1, 5x4 matrix

PCI-Express

Gen 3.0

Networking
Ethernet

2x 10/100/1000 Mbps

Wi-Fi

Certified 802.11 ac/a/b/g/n

Bluetooth

BT/BLE 5.2

Linux

Yocto, Debian, Boot2Qt

Android

Yes

FreeRTOS

Yes

Mechanical Specifications
Dimensions (W x L)

67.6 x 51.6 mm

Electronic Specifications
Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications
Extended operating temperature

-25 to 85°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

zoom
VAR-SOM MX8[xx]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD]_[DSI/DP]_[1588]_[TM]_[CMP]_[X]T
MX8[xx]:

CPU type:
QuadMax 2x Cortex A72 + 4x Cortex A53: QM
QuadPlus 1x Cortex A72 + 4x Cortex A53: QP

[xxxx]C:

CPU clock speed:
1600MHz Cortex A72 with 1200MHz Cortex A53: 1612C

[xxxx]R:

LP-DDR4: 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R

[xx]G:

eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G

[AC]:

Audio Codec

[EC]:

GbE PHY

[TP]:

Resistive touch panel controller

[WBD]

Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE

[DSI/DP]

(default) - With fourth LVDS channel (upper channel of LVDS1)
DSI - With DSI upper 2 lanes instead of fourth LVDS channel
DP - With DP/eDP/HDMI auxiliary lane instead of fourth LVDS channel

[1588]

With IEEE1588 sync signals instead of GND/power pins

[TM]

Tamper signals exported via SOM connector pins

[CMP]

With extra compatibility pins #31,33,35 instead of power pins

[x]T:

E: -25 to 85°C, I: -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options
Dokumentation

Unsere langjährigen Partnerschaften

Unsere engen Partnerschaften mit führenden Technologieanbietern bieten unseren Kunden frühzeitigen Zugriff auf die neuesten fortschrittlichen Lösungen und stellen sicher, dass Ihre Projekte auf einer soliden und zukunftssicheren Grundlage beginnen.
Lernen Sie unsere Partner kennen

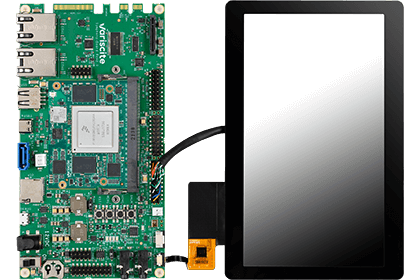

Evaluation Kit
